Tubos de Aço em Projetos Industriais: Tipos, Normas e Como Escolher

A estruturação de uma planta fabril moderna exige o emprego de materiais que suportem condições extremas de trabalho sem apresentar fadiga precoce. No coração das redes de distribuição de energia, das linhas de fluidos sob pressão e dos suportes de sustentação, os tubos de aço atuam como os componentes mais vitais de qualquer projeto de engenharia.

Seja para transportar vapor superaquecido, gases combustíveis, produtos químicos abrasivos ou para sustentar a estrutura de galpões gigantescos, o aço é a escolha padrão da indústria global. A sua capacidade de resistir à tração, à compressão e às variações bruscas de temperatura garante a segurança operacional e a continuidade da produção.

No entanto, a escolha do tubo correto vai muito além de definir apenas o diâmetro da peça. É preciso compreender as diferenças entre modelos com e sem costura, decifrar as classificações de pressão e seguir as normas técnicas que regem o setor.

Neste guia detalhado, vamos explorar as principais utilidades dos tubos metálicos em ambientes industriais, analisar suas vantagens técnicas e desvendar os modelos mais aplicados no mercado atual.

Principais Aplicações dos Tubos de Aço na Indústria

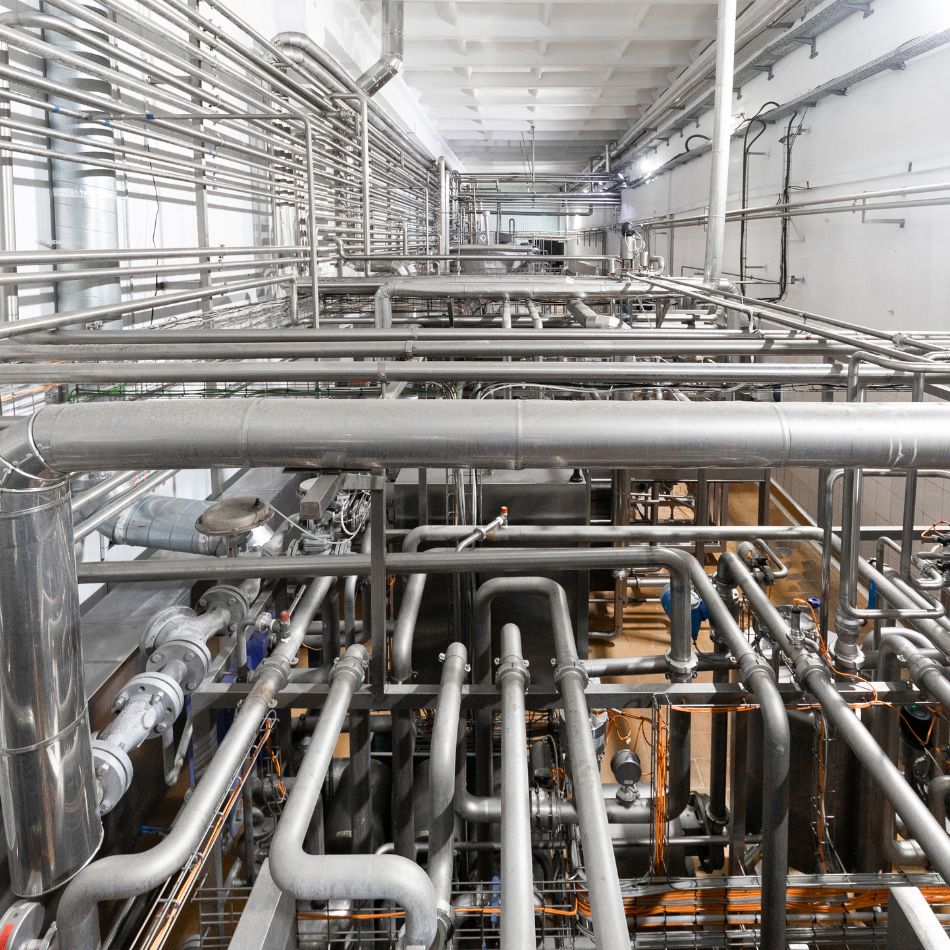

A primeira e mais evidente utilidade dos tubos metálicos reside no transporte seguro e eficiente de uma infinidade de substâncias. A condução de fluidos industriais exige tubulações estanques que evitem vazamentos de água, vapor de alta temperatura, óleos minerais, gases combustíveis e ar comprimido.

Essas redes de distribuição de fluidos alimentam os maquinários principais da fábrica, mantendo caldeiras, compressores e geradores funcionando em perfeita sincronia mecânica. Qualquer falha de estanqueidade nessas linhas pode causar paradas forçadas e prejuízos operacionais milionários para a companhia.

Além do transporte de substâncias, os tubos desempenham um papel de destaque na montagem de estruturas de suporte de grande porte. Eles dão forma a pilares cilíndricos, contraventamentos de coberturas, vigas de transição de mezaninos e torres de sustentação de equipamentos pesados.

O formato geométrico circular do tubo distribui as forças de compressão de maneira simétrica por toda a parede do metal. Isso confere à peça uma excelente relação entre peso e resistência mecânica, permitindo criar estruturas mais leves com menor consumo de aço por metro quadrado.

Saindo da infraestrutura predial e entrando diretamente no chão de fábrica, o material é matéria-prima essencial para o setor mecânico e automotivo. Ele compõe o chassi de máquinas pesadas, eixos de transmissão de força, sistemas de exaustão e escapamentos expostos a altas pressões.

Vantagens Técnicas que Tornam o Tubo de Aço Indispensável

A preferência unânime dos engenheiros pelo aço em detrimento de outros materiais (como polímeros ou concreto) deve-se às suas propriedades metalúrgicas superiores. A altíssima resistência mecânica do aço carbono e de suas ligas permite que as tubulações suportem choques hidráulicos, vibrações severas de motores e pressões internas brutais sem se romper.

Essa capacidade de absorver impactos mecânicos contínuos protege a integridade dos trabalhadores e preserva o patrimônio físico da planta industrial. Mesmo sob tensões extremas que ultrapassam o limite de projeto, o aço apresenta um comportamento mecânico que salva vidas.

Esse comportamento está diretamente ligado à sua ductilidade e segurança, que é a capacidade do metal de se deformar plasticamente antes de quebrar de forma abrupta. Em caso de sobrecarga extrema de pressão, a parede do tubo tende a se expandir e dobrar, sinalizando visualmente o problema antes de ocorrer uma ruptura catastrófica.

Outro ponto crucial para a indústria pesada envolve a durabilidade contra corrosão que o material pode alcançar quando tratado de forma correta. O uso de ligas de aço inoxidável ou a aplicação de revestimentos de zinco através da galvanização impede que produtos químicos agressivos e intempéries climáticas desgastem a parede interna do tubo ao longo de décadas.

Por fim, a relação custo-benefício desse material é imbatível a longo prazo. Estruturas tubulares permitem otimizar o espaço físico das plantas industriais, facilitando a passagem de cabos elétricos e dutos adicionais por dentro dos vazios geométricos do projeto.

Modelos Mais Utilizados de Tubos de Aço e Suas Normas Técnicas

Para garantir a padronização e a segurança das instalações, a fabricação de tubulações metálicas deve seguir especificações nacionais e internacionais rígidas. O modelo conhecido como tubo com costura é fabricado a partir do dobramento a frio de chapas de aço planas, que posteriormente são soldadas ao longo do sentido longitudinal.

Esse processo de fabricação é extremamente eficiente e econômico, resultando em tubos com excelente precisão dimensional de parede. Eles são amplamente recomendados para condução de fluidos sob pressão moderada, como em redes de hidrantes de combate a incêndio, linhas de água industrial e dutos de ventilação.

Em contrapartida, quando o projeto exige o transporte de substâncias perigosas sob pressões e temperaturas extremas, a segurança exige o uso do tubo sem costura. Esse modelo é fabricado por extrusão a partir de um bloco de aço maciço aquecido, que é perfurado para dar forma ao tubo sem apresentar qualquer linha de soldagem longitudinal.

A ausência de emendas ou pontos de solda faz com que o tubo sem costura possua uma resistência homogênea em toda a sua seção circular. Ele é o material obrigatório em caldeiras de alta pressão, redes de vapor superaquecido e em toda a cadeia produtiva do setor de óleo e gás.

O Papel dos Tubos Schedule e a Norma NBR 5590

Dentro das aplicações de condução de fluidos industriais que demandam cálculos de espessura rigorosos, utiliza-se a classificação por Schedule. Os tubos Schedule são especificados pela espessura de parede em relação ao diâmetro nominal da peça, seguindo os critérios da norma NBR 5590 (equivalente à norma americana ASTM A53).

A espessura de parede de um tubo Schedule (como Sch 40, Sch 80 ou Sch 160) define diretamente a pressão interna máxima que a tubulação consegue conter de forma segura. Quanto maior o número do Schedule, mais espessa será a parede de aço da peça para um mesmo diâmetro externo.

O uso de tubos normalizados pela NBR 5590 garante a perfeita intercambialidade de conexões, flanges e válvulas no canteiro de montagem. Além disso, a norma exige testes de pressão hidrostática em cada lote fabricado, assegurando que nenhuma peça chegue ao cliente com microfissuras internas invisíveis a olho nu.

Precisão Absoluta com os Tubos Trefilados

Para aplicações especiais que exigem tolerâncias dimensionais extremamente apertadas e um acabamento superficial de alto brilho, a indústria recorre ao processo de trefilação. Os tubos trefilados passam por um processo de calibração mecânica a frio, onde o metal é puxado através de matrizes e mandris de precisão.

Esse processamento a frio altera a estrutura metalúrgica do aço, elevando sua dureza e sua resistência à tração. Os tubos trefilados apresentam desvios dimensionais de parede quase nulos, sendo muito valorizados na fabricação de peças automotivas complexas, amortecedores, camisas de cilindros pneumáticos e eixos industriais.

A superfície interna de um tubo trefilado é tão lisa que minimiza o atrito dinâmico dos fluidos, otimizando o rendimento de sistemas hidráulicos de alta precisão. Embora o custo de fabricação seja superior, a economia gerada pela eliminação de processos de usinagem e retífica compensa o investimento inicial.

Como Selecionar o Tubo de Aço Correto para o seu Projeto?

A especificação do tubo metálico ideal exige a análise minuciosa de várias variáveis físicas e químicas operacionais. O primeiro filtro de decisão envolve a composição química do fluido que circulará na rede; fluidos ácidos, por exemplo, exigem tubos de aço inox para evitar a corrosão por pite.

O segundo fator crítico é a temperatura de trabalho e a pressão interna do sistema. Sistemas de vapor superaquecido necessitam de tubos sem costura de ligas de aço carbono com alto teor de silício e manganês para evitar o rompimento térmico do metal.

Considere também o ambiente externo onde a tubulação será instalada fisicamente. Se a linha de tubos for ficar exposta ao tempo em uma região costeira sob forte ação de maresia, a escolha de tubos galvanizados a fogo garantirá uma proteção robusta por décadas sem custos frequentes de pintura.

Manutenção Preventiva e Inspeção de Redes Tubulares Industriais

Garantir que as redes de tubos funcionem por longos anos sem apresentar vazamentos exige uma rotina estruturada de inspeções preventivas. A técnica mais utilizada na indústria para avaliar o desgaste interno da parede metálica é o ensaio por ultrassom, que mede a espessura do aço de forma não destrutiva.

A medição por ultrassom permite identificar pontos onde o fluxo contínuo de fluidos abrasivos gerou perda de espessura de parede (corrosão por erosão). Substituir o trecho desgastado antes que ele atinja o limite crítico evita vazamentos perigosos e paradas não programadas na fábrica.

Fique atento também ao estado de conservação dos suportes de ancoragem e das conexões flangeadas da rede. Suportes danificados fazem com que o peso da tubulação cheia de fluido gere esforços de flexão nas juntas de solda, o que pode causar fissuras por fadiga mecânica ao longo do tempo.

Perguntas Frequentes sobre Tubos de Aço Industriais

Qual a diferença prática entre tubo Schedule e tubo industrial comum?

O tubo Schedule segue normas rígidas de espessura e pressão (como a NBR 5590), sendo focado na condução de fluidos sob pressão. O industrial comum foca na estética e serralheria, sem certificação de pressão.

Por que o aço inoxidável é usado em tubulações de indústrias de bebidas?

Porque o inox possui excelente resistência química, é fácil de higienizar, não altera o sabor do produto final e impede o surgimento de colônias de bactérias nas paredes internas.

O que significa a costura em um tubo de aço?

Significa que o tubo foi fabricado a partir de uma chapa plana calandrada, que teve suas bordas unidas longitudinalmente através de um processo de soldagem industrial por indução (ERW).

Os tubos de aço galvanizado podem ser utilizados em redes de vapor de alta pressão?

Não é recomendado, pois o calor extremo do vapor pode descascar a camada protetora de zinco interna, o que entupiria válvulas e geraria corrosão acelerada no metal base.

Como funciona o teste de pressão hidrostática em tubos industriais?

O tubo é preenchido totalmente com água e pressurizado acima do seu limite de trabalho por um tempo determinado. O objetivo é certificar que não existem microfissuras ou porosidades na peça.

Qual a vantagem do tubo de aço carbono trefilado na fabricação de cilindros hidráulicos?

Sua excelente precisão dimensional e acabamento interno extremamente liso reduzem o desgaste dos anéis de vedação de borracha, prolongando a vida útil do cilindro mecânico.

A ferrugem superficial vermelha invalida o uso de um tubo de aço?

Não. Uma fina camada avermelhada indica oxidação superficial comum, que não afeta a resistência estrutural da peça. O tubo só deve ser descartado se apresentar oxidação escamosa profunda.

Qual o comprimento padrão de uma barra de tubo de aço comercializada no mercado?

Geralmente, as barras industriais e os tubos Schedule são comercializados em comprimentos padrão de 6 metros lineares, facilitando a logística de transporte e armazenamento.

Como o diâmetro nominal (DN) é medido em tubulações industriais?

O DN é uma especificação de referência comercial que não corresponde exatamente ao diâmetro interno ou externo real do tubo. A medida real exata deve ser consultada nas tabelas técnicas do fabricante.

Conclusão

Estruturar projetos industriais de alta performance e redes de condução seguras exige o uso de matérias-primas ferrosas que superem os mais rigorosos testes de resistência, estanqueidade e durabilidade. O emprego de tubos metálicos sem certificação técnica de usina compromete a segurança operacional da planta e coloca em risco a vida de dezenas de colaboradores.
